Всем привет. С вами компания 3Dtool!
Технология FGF (Fused Granulate Fabrication) — близкая родственница технологии FDM (Fused Deposition Modeling), хорошо знакомой всем энтузиастам 3D-печати и наиболее широко применяемой в аддитивной сфере в целом. Ключевая разница — расходные материалы: если FDM 3D-принтеры полагаются на полимерные и композиционные филаменты, то аддитивные системы по технологии FGF используют грануляты.
Переход на гранулированные материалы обусловлен несколькими важными моментами.
Высокая производительность

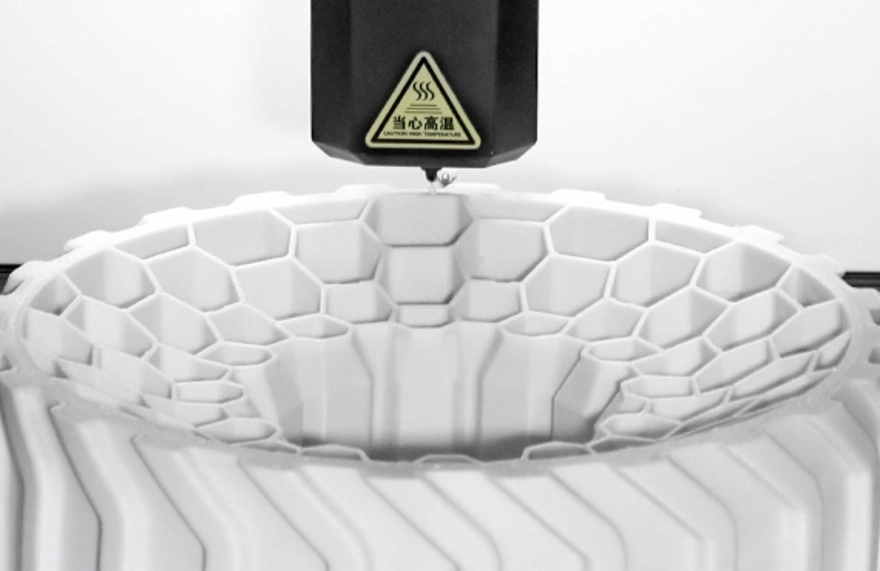

Первый — производительность, требуемая для эффективного с точки зрения временных затрат построения крупногабаритных изделий. Печать по-настоящему больших моделей филаментами отнимала бы слишком много времени: если производительность FDM 3D-принтеров измеряется в граммах в час, то FGF — в килограммах. FGF 3D-принтеры обычно жертвуют разрешением в пользу скорости и подают расплав через сопла относительно большого диаметра — до нескольких миллиметров. Высокие темпы обуславливают необходимость в больших хотэндах, а подача расплава осуществляется мощными шнековыми экструдерами, принимающими грануляты вместо тонких филаментов.
Расходные материалы засыпаются в бункер, нередко с прогревом для просушивания гранулятов, что помогает избегать возможных дефектов из-за вскипания накопленной влаги. Это особенно важно при работе во влажном климате. Из бункера гранулят подается в экструдер с помощью воздушного компрессора или под собственным весом, где захватывается шнеком и подается в хотэнд. Дальше все точно так же, как в FDM 3D-печати: расплав выдавливается через сопло и выборочно наносится на рабочую поверхность и последующие слои до полного формирования изделия.
Хотэнды при этом зачастую имеют многоэтапный прогрев ввиду необходимости быстрого плавления больших объемов расходного материала. Наращивать температуры до бесконечности ради более быстрого плавления нельзя хотя бы потому, что чрезмерно высокие температуры будут приводить к термической деструкции полимеров. Вместо этого длину хотэндов наращивают и устанавливают несколько нагревательных элементов, чтобы гранулы успевали плавится и равномерно прогреваться за счет перемешивания шнеком, но без избыточных температур.
Низкая себестоимость
Гранулы стоят в разы дешевле филаментов, поэтому использование гранулятов выливается в существенную экономию, особенно при 3D-печати крупногабаритных изделий.
Повышение физико-механических характеристик
При переработке полимеры постепенно теряют прочностные свойства, но в FGF 3D-печати один из этапов переработки исключается, так как нет необходимости в переплавке гранул в филамент.
Эффективная утилизация отходов

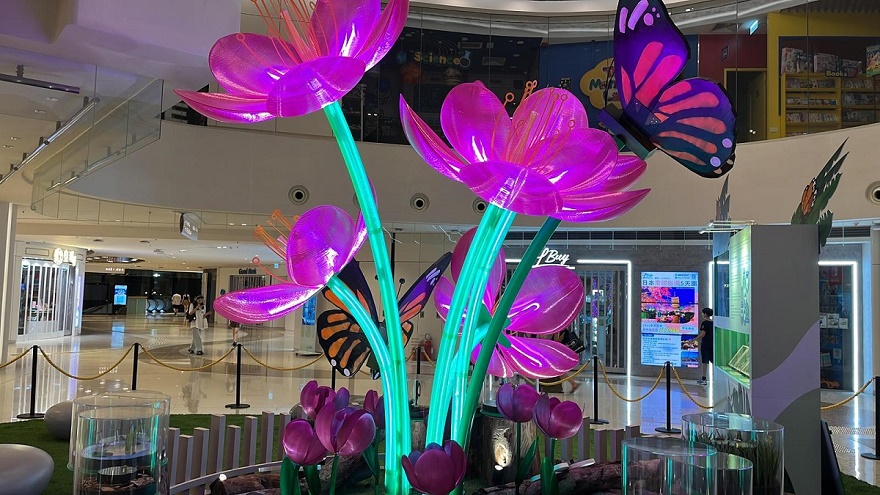

FGF 3D-принтеры рассчитаны на работу с гранулятами, но с не меньшим успехом могут переваривать и измельченный полимерный мусор. Это особенно полезный момент, так как при 3D-печати сложных деталей зачастую требуется выстраивать опорные структуры. Чем больше модели — тем больше опорные структуры. Выбрасывать поддержки после 3D-печати расточительно, но при наличии дробилки их можно перемолотить, смешать со свежими гранулами и использовать заново. Аналогичным образом можно утилизировать и сами изделия, если в них больше нет необходимости — бракованные или сломанные детали, ненужные декорации или инсталляции, отработанную сборочную или формовочную оснастку, и тому подобное.
Широкий спектр расходных материалов

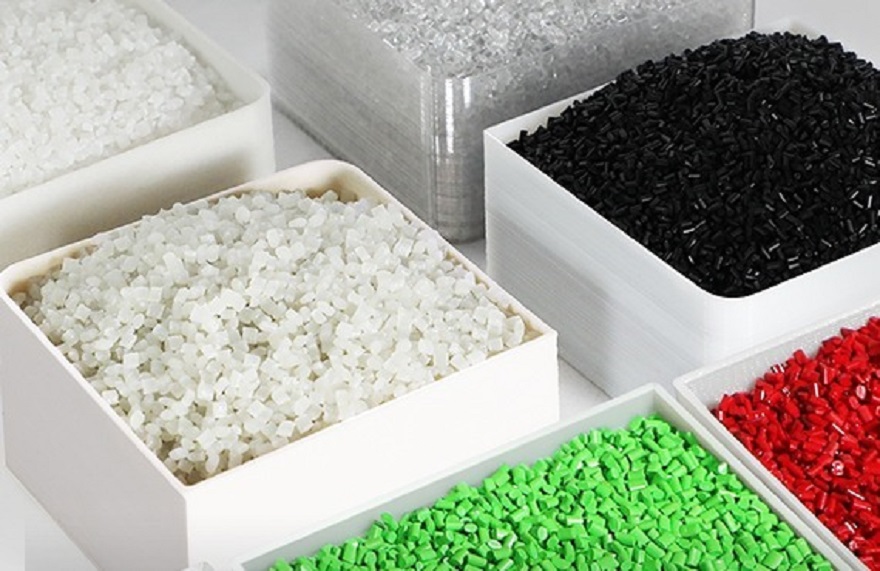

Выбор расходных материалов особенно широк, так как в FGF 3D-печати используются стандартные гранулы, применяемые в литье под давлением. Помимо широкого ассортимента это означает и высокие объемы производства сырья с низкими закупочными ценами. Главное, чтобы оборудование было совместимо с используемыми полимерами по температурным параметрам: для работы с тугоплавкими конструкционными термопластами вроде полиэфирэфиркетона (PEEK), полисульфона (PSU) или полиэфиримида (PEI) потребуются мощные хотэнды с рабочими температурами не менее 400°С.
Совместимость с композитами
FGF 3D-принтеры способнs работать с композиционными материалами, среди которых наиболее популярны полимеры с наполнителями из рубленого угле- или стекловолокна. При работе с армированными композитами следует помнить о повышенной абразивности и, соответственно, необходимости использовании износостойких сопел, как правило из закаленной стали.
Возможность интегрированной механической обработки
Разрешение FGF 3D-принтеров невелико, но с другой стороны, это обычно достаточно крупные системы с прочными, жесткими несущими конструкциям, хорошо подходящими для использования в качестве обрабатывающих станков. Некоторые производители предусматривают возможность замены или дополнения экструдеров фрезерными головками для чистовой обработки поверхностей.
Модификация расходных материалов
И наконец, FGF 3D-печать делает возможной модификацию материалов прямо на производственных площадках без специального оборудования. Необходимые добавки или красители можно подмешивать к гранулам перед загрузкой в бункер. Как вариант, можно смешивать гранулы из разных полимеров.

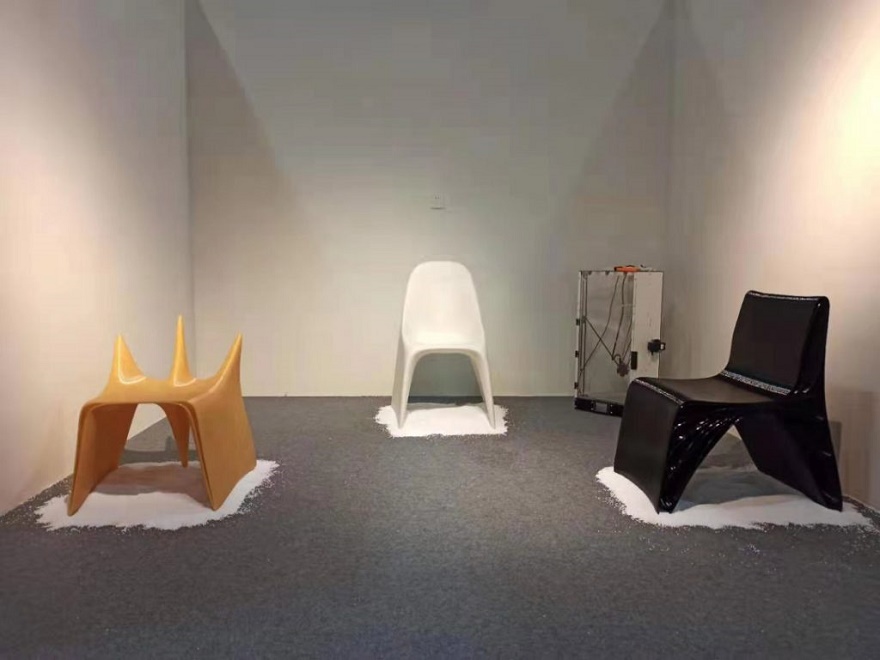

Такое оборудование широко применяется везде, где необходимо быстрое производство крупногабаритных изделий — в производстве мебели и предметов интерьера, скульптур и арт-объектов, макетов и прототипов. Особенно актуальное направление в последние годы — аддитивное производство формовочной оснастки для изготовления композитных деталей — стекло- и углепластиковых.
Поделимся несколькими примерами FGF 3D-принтеров в нашем ассортименте.

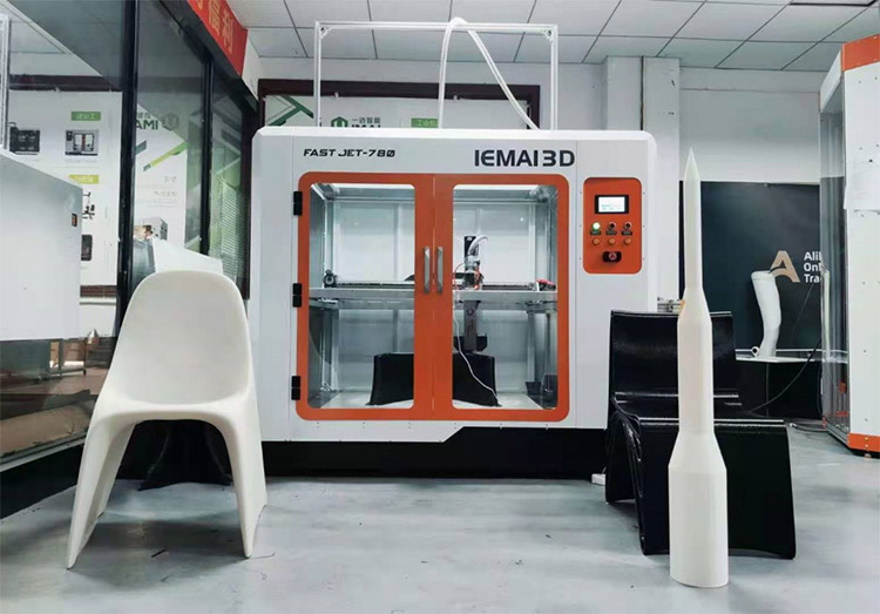

Среднеформатная аддитивная система с полезным объемом 1000x920x780 мм. Высокопроизводительный шнековый экструдер с трехэтапным прогревом, планетарным редуктором и жидкостным охлаждением термобарьера обеспечивает производительность на уровне до шести килограмм в час.
Температуры прогрева хотэнда достигают 300°C, обеспечивая совместимость с большинством термопластов за исключением наиболее тугоплавких конструкционных полимеров. Кинематика построена на сервомоторах с максимальной скоростью позиционирования головки 150 мм/c. Подогреваемый до 120°C столик и закрытый рабочий объем способствуют термостабилизации для борьбы с деформациями.
3D-принтер предлагается в комплекте с компрессором, бункером и модулем управления.
Технические характеристики 3D-принтера IEMAI FAST-JET-780:
3D-принтер IEMAI FAST-JET-780 можно приобрести в нашем магазине за 3 969 680 рублей.
Более мощный 3D-принтер с максимальной температурой хотэнда 500°C, обеспечивающей совместимость практически с любыми полимерами и композитами, включая тугоплавкие конструкционные термопласты полиэфирэфиркетон (PEEK), полисульфон (PSU) и полиэфиримид (PEI), а также армированные композиционные материалы на их основе.
Производительность также достигает шести килограмм в час, но полезный объем увеличен до 1500х1500х1500 мм для 3D-печати крупногабаритных изделий. Подогреваемый бункер обеспечивает просушивание гранул перед подачей в трехзонный хотэнд с жидкостным охлаждением, материалы подаются шнековым механизмом с планетарным редуктором. Модульный механизм экструдера позволяет производить быструю замену и обслуживание. Для удобства операторов предусмотрена тележка для быстрого снятия столика с готовыми изделиями.

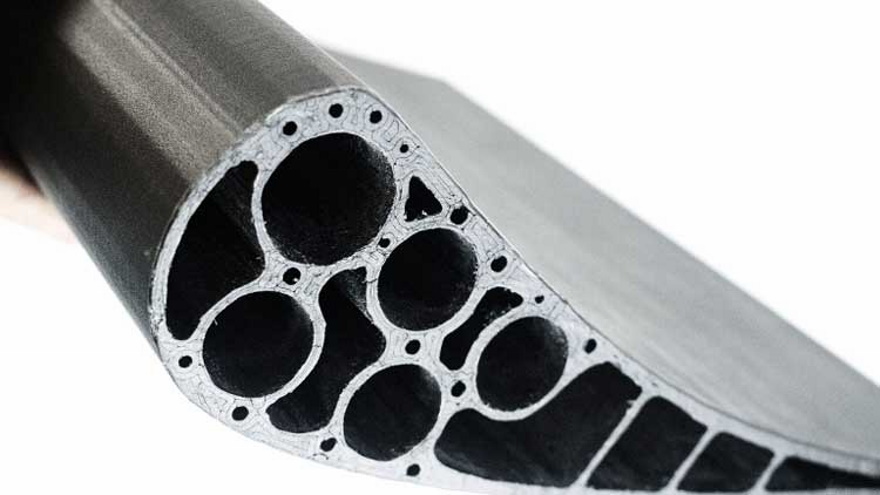

Деталь из полиэфиримида PEI 1010
Характеристики 3D-принтера IEMAI FAST-JET-1500:
3D-принтеры IEMAI FAST-JET-1500 доступны за 6 563 098 рублей.
3D-принтер G12 рассчитан на 3D-печать широким спектром полимерных и композиционных материалов благодаря экструдеру с максимальной температурой хотэнда 450°C. Для борьбы с усадкой и повышения адгезией с рабочей поверхностью предусмотрен подогрев столика до 130°C, а в камере поддерживаются температуры до 60°C.
В модельном ряду Piocreat система G12 занимает среднюю позицию с полезным объемом 1200x1000x1000 мм, позволяющим выращивать довольно крупные модели. Хотэнд подпитывается бункером вместимостью в двадцать пять литров с возможностью использования как гранулятов, так и смесей с измельченным отходами.
Подогрев столика разделен по нескольким зонам для более эффективной регулировки температуры и экономии электроэнергии при 3D-печати небольших изделий. Прогрев до 80°C занимает всего около трех минут. Гибкий стекловолоконный столик облегчает отделение готовых изделий.
Подготовка цифровых моделей к 3D-печати может осуществляться как в фирменном программном обеспечении, так и сторонних слайсерах, например Cura или Simplify3D. Для удаленного наблюдения за рабочими процессами предусмотрена вебкамера.
Характеристики 3D принтера Piocreat G12:
G40 — гибридная аддитивно-субтрактивная система, способная выполнять функции как FGF 3D-принтера, так и фрезерного станка для чистовой обработки поверхностей 3D-печатных изделий. В режиме 3D-принтера оборудование способно выращивать изделия размером до 3725х2500х1330 мм, при фрезеровании полезный объем достигает 3400х2500х1330 мм.
Мощный хотэнд позволяет работать с инженерными полимерами и композитами с температурой экструзии до 450°C. Фрезерование осуществляется пятиосевой головкой с мощностью шпинделя 8,5 кВт.
Благодаря большому полезному объему и интегрированной механической обработке оборудование хорошо подходит для изготовления крупногабаритных прототипов, формовочной и сборочной оснастки.
Платформа оснащена зонированным подогревом с разделением на шесть секций для экономии электроэнергии и более стабильного прогрева первых слоев крупных изделий.
Система подачи гранул включает сушилку, удаляющую накопленную влагу для предотвращения вскипания расплава.
Характеристики 3D-принтера Piocreat G40:

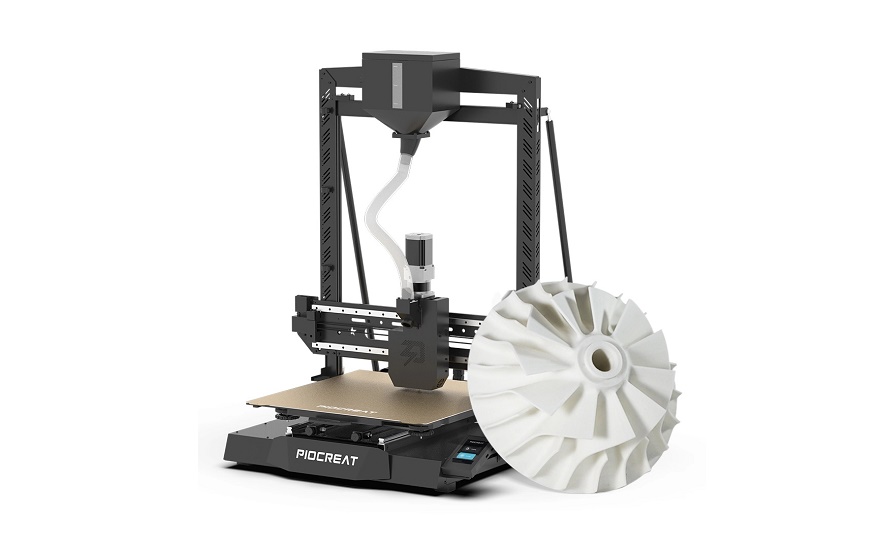

G5Ultra — компактная FGF-система, построенная на базе настольного 3D-принтера. При относительно скромном рабочем объеме 500x500x400 мм оборудование предназначено в основном для прототипирования и аддитивного производства небольших изделий, зато не занимает много места, не требует специальных помещений и вполне доступно малому бизнесу.
Несмотря на небольшие размеры, 3D-принтер оснащен высокотемпературным экструдером с максимальной температурой хотэнда 420°C и подогреваемым до 120°C столиком. Оборудование хорошо подходит для изготовления функциональных прототипов и нагруженных деталей из армированных композитов.

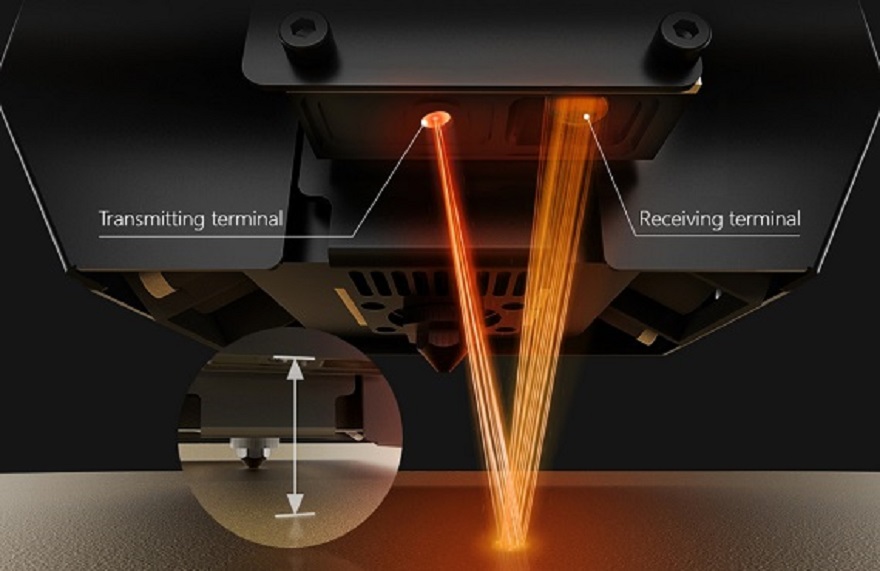

Калибровка выполняется автоматически с помощью лазерных датчиков, прошивка Klipper позволяет использовать алгоритмы активного гашения вибраций. Производительность системы достигает 0,8 кг/ч.
Характеристики 3D-принтера Piocreat G5Ultra:
3D-принтер G5Ultra Pellet позволяет использовать для 3D-печати широкий спектр термопластиков и композиционных материалов, включая PA-CF, PA-GF, PC-CF, PLA, rPLA, PETG-GF, ABS, PS, GPPS, PP-GF и многие другие.
Свяжитесь с нами любым удобным способом, и специалисты 3Dtool будут рады предоставить подробную консультацию по выбору оборудования и расходных материалов для FGF 3D-печати.
